製品紹介 | 切断機

チップソー・メタルソー兼用切断機TIP SAW / METAL SAW CUTTER

兼用切断機標準品

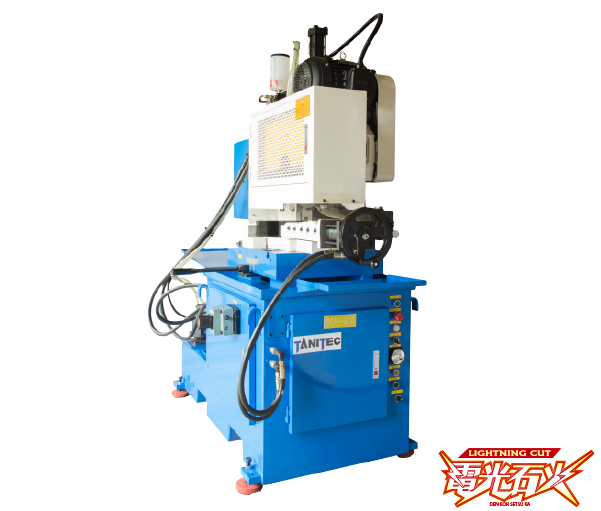

チップソー・メタルソー兼用油圧式自動切断機

天人チップソーの採用でハイテンションパイプ、調質鋼などの難削材にも対応する油圧式自動切断機です。 一般鋼や薄肉パイプなどにはメタルソーでの切断も可能。切削液をミストオイルに切り替えられるのでセミドライカットも可能。 ローラコンベヤ・定寸送り装置などのオプション装備も豊富に対応します。

画像

画像

画像

■仕様

  DSK-370
操作 クランプ・切断自動
主軸モーター 3.7kw 4P
総電源容量

5.4kw

回転数

使用鋸刃

30~200rpm(2段プーリー+インバーター)

φ370

切断角度 90°~左45°
油圧 2.5~3.5Mpa

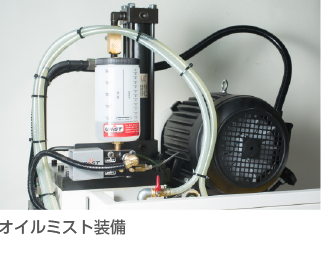

切削液 ミストオイル/切削液 切り替え可能
重量 1000kg
機械寸法 880W×1650D×1900H

■標準付属品

取り扱い説明書1冊・工具一式

定寸ストッパー(500mm)1式・切削液・油圧油

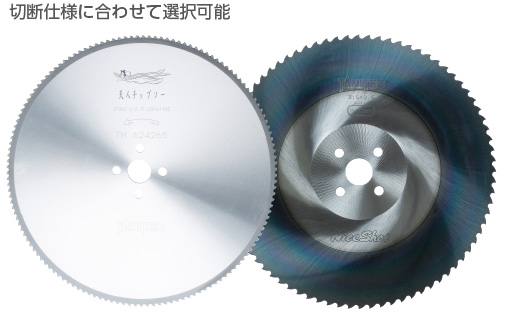

天人チップソー又はナイスショットメタルソー(φ370)1枚

画像

画像 画像

■最大切断能力(mm)

角度 丸パイプ 角パイプ 矩形管 丸棒 角棒
90°切断 φ110 110×110 160×80 φ75 65
左45°切断 φ110 95×95 110×80 φ55 50

●高速切断 ●綺麗な切断面

図

画像

画像
