丸ナイフCIRCULAR KNIFE

丸ナイフ特注品

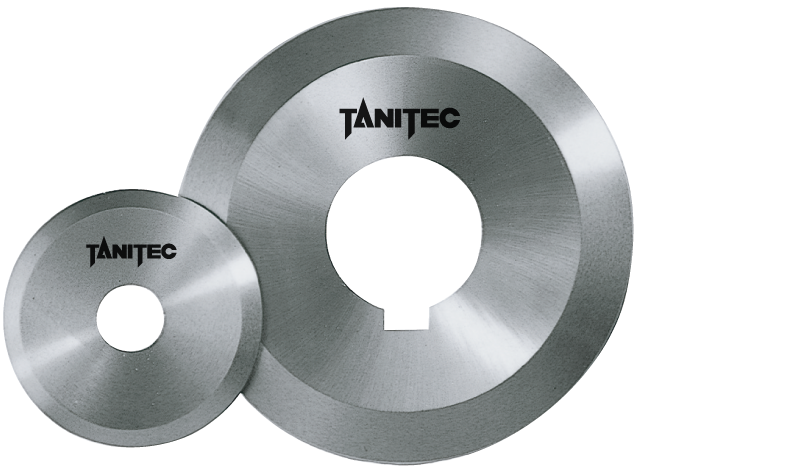

丸ナイフ

丸ナイフは切り粉を出さず、鋭利な刃先で切り分けていきます。従って刃の振れ精度が切れ味につながりますので、精度良く製作します。刃先の切れ刃の仕様はお客様のご指定でも製作可能です。

用途: 紙工品、ゴム製品、布、化学製品、食品などの切断
薄肉鋼管、金属部品などの切断
材質: 高速度工具鋼、合金工具鋼、ステンレス

■丸ナイフの刃型について

両刃は、被切断物の両面とも切肌を美しくする時に使用します。片刃は、片側の切断面が美しくなる様に、耳切りなどの切断に用いられます。角度的には、シノギ角度が鋭角である程、接触抵抗が小さくなり、切れ味は良くなります。しかしながら、刃の力が弱く回転による熱影響も受けやすいので、刃先を強化するために刃の先端部に、切れ刃をつけて切削刃を増す様にしています。一般的に、シノギの長さは切断物の厚みの倍の寸法が理想とされており、刃に摩擦熱を持たさないためには、シノギの長さ、あるいは角度を正確に選定することが良い刃物の条件なのです。

図図

■製作例

外径× 厚み× 内径× シノギ× 刃型(mm)
150×2.0×25.4×15× 両刃
205×1.5×25.4×8× 片刃
250×2.0×25.4×15× 両刃
330×3.0×19.05×40× 片刃
381×3.17×25.4×17× 片刃
381×3.17×25.4×40× 片刃
405×3.0×45×30× 両刃
405×3.2×30×30× 両刃

■姉妹品

スリッターナイフ 2 枚の丸刃をかみ合わせて切断する刃物
スペーサー 正確に研磨された間座
ロールフィン 鋼管造管機ライン成形用部品
セパレーター 帯鋼・電線等の巻取側板や仕切板

■材質

材 質 最大径 用 途
合金工具鋼
SK5CV・SKS5
MAX φ510 綿・紙・食品など
合金工具鋼
SKS2・SKS7
MAX φ510 布帛・ゴム・スチロール
高速度工具鋼
SKH51
MAX φ450 タイヤ・紙管・鋼管
刃物鋼
SUS440C・ステンレス
MAX φ450 魚貝類・野菜
超硬合金
K-10 ・G-5
MAX φ200 ハイテク関連製品
