標準品以外にも外径や刃厚等のサイズや段付きメタルソー、
鏡面仕上などの形状についての特殊仕様についてもご相談に応じて製作致します。
材質は最高品質の高速度工具鋼SKH51を使用しています。
一般品
鏡面仕上
特注品
耐磨耗性、摩擦係数、耐熱性の星印はSSメタルソーを基準とし、グレードの違いを順位で示しています。
特注品
SSメタルソー
耐磨耗性
摩擦係数
耐熱性
表面処理は施していませんが、メタルソー品質の最大のテーマである“歪”は最大限に抑えて製作しています。
用途 | :アルミ、銅などの非鉄金属切断 |
---|---|
表面処理 | :無し |
標準サイズ品特注品
HSSメタルソー
耐磨耗性
摩擦係数
耐熱性
普通鋼、炭素鋼などの一般材の切断に使用される最も標準的なメタルソーです。鋸刃表面に黒色酸化被膜(Fe3O4)を施すホモ処理を日本で初めて採用。切削油の冷却効果を助け、溶着防止力を高めて切断寿命の向上に成功しました。
用途 | :普通鋼、炭素鋼など一般鋼材切断 |
---|---|
表面処理 | :黒色酸化被膜(Fe3O4)を施すホモ処理 |
標準サイズ品特注品
MSSメタルソー
耐磨耗性
摩擦係数
耐熱性
クロームとニッケルを独自の技術でコーティングしたメタルソーです。錆や摩耗に強く溶着をはねつけます。したがって合金工具鋼、特殊鋼、さらにタフなステンレス鋼などの切断に大いに威力を発揮します。
用途 | :ステンレス鋼 合金鋼 特殊鋼 |
---|---|
表面処理 | :クローム、ニッケルコーティング |
特注品
TiNメタルソー
耐磨耗性
摩擦係数
耐熱性
チタンと窒素の化合物をイオンプレーティング工法でコーティングしたメタルソーです。鋸刃表面はHV2000〜2500の高硬度になっています。極めて小さい摩擦係数と優れた対摩耗性が得られ、高合鋼などの難削材に対しても焼き付きが少なく抜群の耐久性を誇ります。
用途 | :普通鋼から高硬度鋼などの難削材切断 |
---|---|
表面処理 | :窒化チタン系PVDコーティング |
特注品
ベストショット
耐磨耗性
摩擦係数
耐熱性
窒化クロム系PVDコーティングを施した対摩耗性と対凝着性に優れたメタルソーです。 摩擦係数が低く溶着が発生しやすい材料の切断には最適です。
用途 | :アルミ、銅などの非鉄金属切断やステンレス鋼などの難削材切断 |
---|---|
表面処理 | :窒化クローム系PVDコーティング |
特注品
ナイスショット
耐磨耗性
摩擦係数
耐熱性
最高級グレードのTiALN PVDコーティングを施した表面硬度、摩擦係数ともに優れたメタルソーです。抜群の耐熱性と対摩耗性で、パイプ切断においては鋸刃周速200m/分が可能、タングステン系の高硬度材など難削材にオールマイティに対応。またHSS(ホモ処理品)に比べておよそ2.5倍の寿命、当社のSTR刃型と組み合わせればパイプ切断の寿命も驚異的にアップ。全自動切断機に最適です。
用途 | :ステンレス鋼、高硬度鋼などの難削材 |
---|---|
表面処理 | :窒化チタン系PVDコーティング |
特殊用途

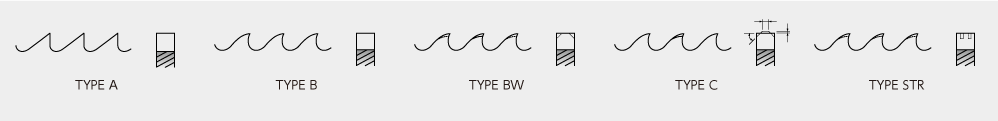

■ 刃型(基本例)
■ メタルソー刃数(ピッチ)選定表
種別 | パイプ | ||||||||
---|---|---|---|---|---|---|---|---|---|
材質 | 鉄・ステンレス | 最大 切断寸法 |
|||||||
寸法 | 2以下 | 2~3 | 4 | 5~6 | 6~8 | 8~9 | |||
ピッチ | 3 | 4 | 5 | 6 | 8 | 10 | |||
鋸 サ イ ズ |
250 | 260 | 200 | 160 | 120 | 100 | 80 | φ75・70×70 | |
280 | 280 | 220 | 180 | 140 | 110 | 90 | φ75・70×70 | ||
300 | 300 | 220 | 180 | 160 | 120 | 90 | φ90・70×70 | ||
315 | 320 | 240 | 180 | 160 | 120 | 110 | φ90・70×70 | ||
350 | 360 | 280 | 220 | 180 | 140 | 110 | φ115・100×100 | ||
360 | 360 | 280 | 220 | 180 | 140 | 110 | φ115・100×100 | ||
370 | 360 | 280 | 220 | 180 | 140 | 110 | φ115・100×100 | ||
385(380) | 400 | 300 | 240 | 200 | 140 | 110 | φ120・110×100 | ||
400 | - | 300 | 240 | 200 | 160 | 120 | φ120・110×100 | ||
420 | - | 320 | 260 | 220 | 160 | 120 | φ120・110×100 | ||
450 | - | 340 | 280 | 220 | 180 | 140 | φ150・150×100 |
種別 | フラットバー | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
材質 | 鉄・ステンレス | 最大 切断寸法 |
||||||||||
寸法 | 3以下 | 4~5 | 6~15 | 16~20 | 20~40 | 40~55 | 55~70 | 70~80 | ||||
ピッチ | 3 | 4 | 5 | 6 | 8 | 10 | 14 | 16 | ||||
鋸 サ イ ズ |
250 | 260 | 200 | 160 | 120 | 100 | - | - | - | 70×20 | ||
280 | 280 | 220 | 180 | 140 | 110 | - | - | - | 70×20 | |||
300 | 300 | 220 | 180 | 160 | 120 | - | - | - | 125×25 | |||
315 | 320 | 240 | 180 | 160 | 120 | - | - | - | 125×25 | |||
350 | 360 | 280 | 220 | 180 | 140 | 110 | 80 | - | 160×60 | |||
360 | 360 | 280 | 220 | 180 | 140 | 110 | 80 | 70 | 160×60 | |||
370 | 360 | 280 | 220 | 180 | 140 | 110 | 80 | 70 | 160×60 | |||
385(380) | 400 | 300 | 240 | 200 | 140 | 110 | 90 | 70 | 160×60 | |||
400 | - | 300 | 240 | 200 | 160 | 120 | 90 | 80 | 200×70 | |||
420 | - | 320 | 260 | 220 | 160 | 120 | 90 | 80 | 200×70 | |||
450 | - | 340 | 280 | 220 | 180 | 140 | 100 | 90 | 200×80 |
種別 | アングル | ||||||||
---|---|---|---|---|---|---|---|---|---|
材質 | 鉄・ステンレス | 最大 切断寸法 |
|||||||
寸法 | 2以下 | 2~3 | 3~4 | 4~6 | 6~8 | 8~9 | |||
ピッチ | 3 | 4 | 5 | 6 | 8 | 10 | |||
鋸 サ イ ズ |
250 | 260 | 200 | 160 | 120 | 100 | 80 | 70×70 | |
280 | 280 | 220 | 180 | 140 | 110 | 90 | 70×70 | ||
300 | 300 | 220 | 180 | 160 | 120 | 90 | 90×70 | ||
315 | 320 | 240 | 180 | 160 | 120 | 100 | 90×70 | ||
350 | 360 | 280 | 220 | 180 | 140 | 110 | 100×100 | ||
360 | 360 | 280 | 220 | 180 | 140 | 110 | 100×100 | ||
370 | 360 | 280 | 220 | 180 | 140 | 110 | 100×100 | ||
385(380) | 400 | 300 | 240 | 200 | 140 | 110 | 100×100 | ||
400 | - | 300 | 240 | 200 | 160 | 120 | 120×100 | ||
420 | - | 320 | 260 | 220 | 160 | 120 | 120×100 | ||
450 | - | 340 | 280 | 220 | 180 | 140 | 150×100 |
種別 | 棒材 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
材質 | 鉄・ステンレス | 最大 切断寸法 |
||||||||||
寸法 | 20以下 | 20~30 | 30~50 | 50~60 | 60~70 | 70~80 | 80~100 | 100~120 | ||||
ピッチ | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | ||||
鋸 サ イ ズ |
250 | 120 | 100 | 80 | - | - | - | - | - | 50 | ||
280 | 140 | 110 | 90 | 70 | 64 | - | - | - | 70 | |||
300 | 160 | 120 | 90 | 80 | 70 | - | - | - | 70 | |||
315 | 160 | 120 | 100 | 80 | 70 | - | - | - | 70 | |||
350 | 180 | 140 | 110 | 90 | 80 | 60 | - | - | 80 | |||
360 | 180 | 140 | 110 | 90 | 80 | 70 | - | - | 80 | |||
370 | 180 | 140 | 110 | 100 | 80 | 70 | - | - | 80 | |||
385(380) | 200 | 140 | 110 | 100 | 90 | 70 | - | - | 80 | |||
400 | 200 | 160 | 120 | 100 | 90 | 80 | 70 | - | 100 | |||
420 | 220 | 160 | 120 | 110 | 90 | 80 | 70 | - | 100 | |||
450 | 220 | 180 | 140 | 110 | 100 | 90 | 80 | 70 | 120 |
切断機別メタルソー標準品一覧表
メーカー | 切断機型式 | D×t×d1(m/m) 鋸( 外径× 厚み× 内径) |
d3×d2×N ピンホール( 芯間× 径× 個数) |
|
谷テック | TMC-315 | 315×2.5×32 | 63×11×4 | |
TMC-370 | 370×2.5×32 | 63×11×4 | ||
THV-370 | 370×2.5×32 | 63×11×4 | ||
高速電機 | KCM-250・KCM-10 | 250×2.0×32 | 50×9×2 | |
KCM-275 | 275×2.0×45 | 66×11×2 | ||
KCM-360 | 360×2.5×45 | 66×11×2 | ||
KCM-370 | 370×2.5(3.0)×45 | 66×11×4 | ||
KCM-380 | 380×3.0×45 | 66×11×2 | ||
大同興業 | プリマック300 | 300×2.0×31.8 | 50×9×2 | |
プリマック370 | 370×2.5(3.0)×50 | 80×15×4 | ||
カルテンバッハ KKS-400 | 400×3.0×50 | 80×15×4 | ||
ダイナミック 2000 | 400×3.0×50 | 80×15×4 | ||
村橋製作所 | グレートキャプテン V-100 | 300×2.5×40 | 63×11×4 | |
グレートキャプテン VX-125 | 360×3.0×40 | 63×11×4 | ||
マック | エンゼル 300 | 300×2.0×32 | 50×9×2 | |
エンゼル 370 | 370×2.5(3.0)×40 | 63×11×4 | ||
エンゼル 400 | 400×3.0×40 | 63×11×4 | ||
エンゼル 450 | 450×3.0×40 | 63×11×4 | ||
日立工機 | CU-10 | 250×2.0×32 | 50×9×2 | |
CU-13 | 315×2.5×32 | 63×11×2 | ||
CU-15 | 370×2.5(3.0)×45 | 66×11×2 | ||
ミタチ電機 | MMC-250 | 250×2.0×32 | 45×8.5×2 | |
MMC-360 | 360×3.0×40 | 65×11×3 | ||
MMC-385 | 385×3.0×40 | 65×11×3 | ||
MMC-400B | 400×3.0×40 | 65×11×3 | ||
アマダ | CM-400 | 250×2.0×32 | 66×11×4 | |
280×2.0×32 | 66×11×4 | |||
315×2.5×32 | 66×11×4 | |||
360×2.5(3.0)×32 | 66×11×4 | |||
昭和電器 | MS-225 | 225×2.0×32 | 45×8.5×2 | |
MS-250 | 250×2.0×32 | 63×11×4 | ||
MS-351 | 315×2.5×32 | 63×11×4 | ||
350×2.5(3.0)×32 | 63×11×4 | |||
MS-380 | 380×2.5(3.0)×32 | 63×11×4 | ||
日東工器 | NTC-300 | 300×2.0×32 | 50×9×2 | |
NTC-370 | 370×2.5(3.0)×45 | 66×11×2 | ||
津根精機 | ロビー・プロマックス | 250×2.0×32 | 45×8.5×2 | |
TSUNE. | 275×2.5×32 | 50×9×4 | ||
315×2.5×32 | 63×11×4 | |||
400×3.0×50 | 80×15×4 | |||
富士製砥 | エフメタルカッターFCM-400 | 370×2.5×40 | 80×15×4 | |
400×3.0×40 | 80×15×4 | |||
藤田機械コーキ | アイゼルフォーカス | 280×2.0×40 | 55×8.5×2 | |
65×11×2 | ||||
315×2.5×40 | 55×8.5×2 | |||
65×11×2 | ||||
400×3.0×40 | 55×8.5×2 | |||
65×11×2 | ||||
IBP( 中野) | ブラウン MRM250 アマーブラウン MRM315 スーパーブラウン MRM315 スーパーブラウン MRP315 |
250×2.0×32 | 63×11×4 | |
275×2.0×32 | 63×11×4 | |||
280×2.0×32 | 63×11×4 | |||
300×2.0×32 | 63×11×4 | |||
350×2.5×32 | 63×11×4 |
